Перфоратор «Хитачи». Ремонт своими руками

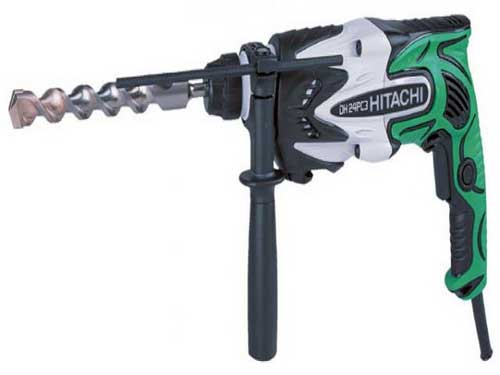

Hitachi DH 24PC3 – довольно распространенная модель перфоратора от японского производителя. Обладает вполне приличными характеристиками, легко справляется с бытовыми задачами и часто используется профессиональными мастерами в качестве вспомогательного инструмента.

Но даже японское качество не страхует от поломок. Отработав без нареканий несколько лет, инструмент выходит из строя. Нести в сервис или покупать новый? Необязательно. Ничего особенного, кроме «футуристического» дизайна, японцы не придумали. Обычный перфоратор, который можно отремонтировать своими руками, как и любой другой.

Неисправности механической части перфоратора Hitachi DH24PC3

Перфораторы Hitachi представляют собой надежный инструмент, удобный в эксплуатации, пользующийся повышенным спросом среди профессионалов и в среде российских мастеров и любителей мастерить своими руками.

Но любой эксплуатирующийся инструмент со временем требует технического обслуживания, периодического осмотра и, при необходимости, проведения ремонта.

У любого перфоратора обнаруживается три основных типа неисправностей:

• неисправности, при которых перфоратор сверлит, но не долбит;
• неисправности, при которых перфоратор долбит, но не сверлит;
• неисправности, при которых перфоратор не долбит и не сверлит.

Разборка электрической части перфоратора Hitachi

Разборку электрической части перфоратора начинают с демонтажа угольных щеток.
Чтобы достать угольные электрощетки, надо раскрыть ручку перфоратора, выкрутив винты крышки при помощи шуруповерта или отвертки.

Извлечения угольных щеток

Поддев отверткой защелки, освободите угольные щетки поз.69, 72 при помощи пассатижей.

Как отсоединить ротор от механического блока

Взяв в правую руку механическую часть, а в левую корпус статора, потяните их в разные стороны, покачивая. Ротор поз.62 выйдет из корпуса статора.
Теперь возьмите в левую руку сам ротор и аккуратно вытащите его из зацепления с механической частью перфоратора. Ротор держится в механической части перфоратора за счет трения в косозубых шестеренках.

Ротор перфоратора Hitachi DH24PC3

Разборка статора

Чтобы снять статор поз.65, надо вынуть пластиковую защиту поз.63 и открутить винты поз.64, держащие статор в корпусе. Не забудьте отсоединить провода статора от выключателя.
Для извлечения статора из корпуса возьмите в левую руку корпус статора, а в правую руку деревянный молоток или брусок и постучите по торцу корпуса. При каждом постукивании статор медленно будет выходить из корпуса. Читайте, как проверить исправность статора и ротора.

Разборка цепей управления

Чтобы снять выключатель с регулятором оборотов, надо просто вынуть его из корпуса ручки перфоратора Hitachi DH24PC3.
В перфораторе используется выключатель кнопочный поз.70В на 220 В, типа OLD331454/324536. Угольные щетки поз.74 держатся в специальных щеткодержателях поз.75.

Схема цепи управления перфоратора Hitachi DH24PC3

Видео по ремонту перфоратора Хитачи

Порядок разборки перфоратора Hitachi

Чтобы произвести ремонт перфоратора Hitachi DH24PC3, надо выполнить такую технологическую операцию, как разборка инструмента. Приступая к разборке, подготовьте рабочее место, подберите инструменты, сопутствующие материалы, документацию. В качестве рабочего места подойдет ровная поверхность, застеленная чистой бумагой или материалом. Место должно равномерно и достаточно освещаться. Из инструментов подготовьте плоскогубцы, отвертки, пассатижи, шуруповерт, тиски. В качестве документации вам понадобится схема разборки, схема смазки и прилагаемая инструкция.

Схема перфоратора Hitachi DH24PC3

Разборка перфоратора Hitachi DH24PC3 начинается с демонтажа быстрозажимного патрона.

Разборка быстрозажимного патрона типа SDS-plus

Чтобы разобрать перфоратор, надо снять быстрозажимной патрон:

• При помощи отвертки снимите защитный резиновый пыльник поз.1;

• Стяните стопорное кольцо поз.2;

• Аккуратно снимите кожух поз.3;

• Надавите на стальное кольцо поз.4 и направляющую шайбу поз.5, достаньте фиксирующий шарик поз.21;

• Снимите стальное кольцо, направляющую шайбу, коническую пружину поз.6;

• Осталось достать шайбу поз.7 и стопорное кольцо поз.8.

Быстрозажимной патрон разобран.

Схема быстрозажимного патрона SDS-plus

Разборка трехпозиционного переключателя режимов

Переходите к демонтажу переключателя режимов поз.20А. Предварительно установите переключатель режимов в положение «Удар». Нажав на кнопку поз.17, поверните переключатель против часовой стрелке на угол 15º и извлеките его из зацепления.

Видео разборки перфоратора Hitachi DH24PС3

На следующем этапе разборки на корпусе перфоратора Hitachi DH24PС3 надо снять шильдик-надпись. Он находится на левой стороне корпуса, если смотреть со стороны рукоятки. Он снимается при помощи отвертки методом поддевания.

Снятие шильдика-надписи

Разборка корпуса

Переходите к разборке корпуса. Установите вертикально корпус перфоратора, оперев его на ручку. При помощи шуруповерта или отвертки выкрутите 4 винта поз.9. Чтобы снять крышку механического блока, надо нажать на рычажок в отверстии снятого переключателя режимов и потянуть крышку вверх. В крышке механического блока установлен алюминиевый промежуточный корпус, в котором и запрессован ствол ударного механизма. Корпус механического блока состоит из двух частей: внутреннего алюминиевого и пластикового наружного.

Отделение крышки блока ствола от корпуса статора

Разборка механического блока

Для разборки механического блока необходимо выполнить несколько отдельных операций. На первом этапе производится демонтаж промежуточного вала, затем извлекается ствол ударного механизма и демонтируются его отдельные узлы.

Разборка промежуточного вала

Промежуточный вал поз.47 вставлен во внутренний корпус поз.39. Для его демонтажа достаточно вытащить вал из внутреннего корпуса.

Промежуточный вал с переключателем режимов

На промежуточном валу собрано несколько деталей, самые важные из которых это пьяный подшипник и переключатель режимов. Принцип работы перфоратора простой. Вращательный момент передается от косозубой шестерни редуктора (не показан) к косозубой шестерне поз.1, закрепленной на промежуточном валу.

Узел передачи вращательного и возвратно-поступательного момента

Дальше вращательный момент передается через малую прямозубую шестерню промежуточного вала на большую прямозубую шестерню, установленную на валу ствола ударного механизма. Одновременно при помощи пьяного подшипника поз.2 возвратно-поступательный импульс передается на поршень ударного механизма. Переключатель режимов поз.4 при помощи муфты поз.3 включает или выключает передачу ударного импульса или вращательное движение. Для разборки промежуточного вала надо последовательно снять косозубую шестерню, подшипник качения с муфтой, переключатель режимов.

Демонтаж ствола ударного механизма

Вал ствола ударного механизма запрессован в пластиковой крышке механического блока. Чтобы достать вал ствола поз.24, надо снять стопорное кольцо поз.8 снаружи крышки механического блока. Когда стопорное кольцо будет снято, можно приступать к выпрессовке ствола ударного механизма при помощи пресса или приспособления. Не желательно доставать ствол ударным способом, дабы не повредить пластмассовый корпус перфоратора. Если нет пресса, то подойдут большие слесарные тиски. Но к ним надо сделать простое приспособление из твердого материала, например, дерева.

Приспособление для выпрессовки ствола перфоратора Hitachi DH24PC3

Новый ствол к перфоратору Hitachi DH24PC3 продается в собранном виде. Хотя можно купить и просто ствол, но китайского производства.

Новый ствол в сборе

Разборка деталей ударного механизма

Для создания ударного импульса в ствол ударного механизма вставляется гильза поршня перфоратора поз.39, в который, в свою очередь, вставлен боек поз.29 и боек ударно механизма поз.37. В хвостовой части гильзы поршня закреплен поршневой палец, в отверстие которого вставлен шатун подшипника качения поз.53, называемого в народе «пьяный подшипник».

Схема ствола перфоратора Хитачи

Помните! При ремонте все резиновые комплектующие заменяются в обязательном порядке.

Какие типы подшипников применены в перфораторе Hitachi DH24PC3 и их российские аналоги

В перфораторе Hitachi DH24PC3 применены следующие подшипники японского производства:

• Поз.15 подшипник 37 мм, артикул 6904DD, габариты 20x37x9, российский аналог 1000904;

• Поз.56 подшипник 19 мм, артикул 626VVM, габариты 6x19x6, российский аналог 26;

• Поз.60 подшипник 22 мм, артикул 608DDM, габариты 8x22x7, российский аналог 80018;

• Поз.66 подшипник 22 мм, артикул 608VVM, габариты 8x22x7, российский аналог 60018;

Теперь можно переходить к разборке электрической части перфоратора Hitachi DH24PC3.

Сборка механической части перфоратора Hitachi DH24PC3

Сборка механической части начинается со сборки отельных узлов, входящих в блок.

Сборка промежуточного вала перфоратора

Промежуточный вал входит в состав редуктора перфоратора и выполняет две функции:

— передает вращательный момент на ствол перфоратора;

— преобразует вращательный момент в возвратно-поступательный импульс за счет работы пьяного подшипника.

На вал поз.52 надевается пьяный подшипник поз.53, косозубая большая шестерня поз.54, металлическое кольцо поз.55 и подшипник поз.56.

В перфораторе Hitachi DH24PC3 применены подшипники японского производства типа 626VVM. Габариты подшипника 6x19x6. Можно заменять российским аналогом типа 26.

Пьяный подшипник, косозубая шестерня, подшипник намазываются смазкой. Из отечественных аналогов рекомендуется смазка фирмы Нанохим, маркируемая как ПМ или Нанотех под маркировкой Металлплак Электра.

С другой стороны на вал надевается муфта сцепления поз.51, прижимная пружина поз.50, прямозубая шестерня поз.49, рычаг переключателя режимов поз.48, металлическая втулка поз.47.

Собранный вал вставляется во внутренний корпус перфоратора поз.41.

Сборка ствола ударного механизма перфоратора

Чтобы начать сборку ударного механизма перфоратора, необходимо запрессовать в крышку корпуса механического блока собранный ствол перфоратора.

На ствол поз.24 надевается прямозубая шестерня поз.25, пружина винтовая поз.26, стальная шайба

М30 поз.27, фиксирующее кольцо поз.28.

В корпус узла механического блока необходимо запрессовать подшипник поз.15, в который в свою очередь запрессовывается сам ствол.

В корпус поз.10 вставляются:

— масляный уплотнитель поз.12;

— втулка ударного механизма поз.13;

— войлочное уплотнение поз.14;

— запрессовывается подшипник 6904DD поз.15;

— вставляется металлическая ограничительная втулка поз.16;

— все фиксируется стопорным кольцом поз.17.

Для запрессовки подшипника используйте пресс, либо ручную деревянную наставку.

Наружная обойма подшипника перед установкой предварительно смазывается смазкой.

Корпус поз.10 торцом упирается в цилиндрическую прокладку из алюминия, меди или дерева.

Подшипник вкладывается в корпус и при помощи наставки и молотка запрессовывается. При запрессовке не допускается перекосов.

Собранный ствол вставляйте в корпус и запрессовывайте, соблюдая осторожность.

Запрессовка выполняется при помощи пресса или тисков с простым приспособлением. В качестве приспособления используйте наставку из дерева или мягкого материала.

Сборка бойков

В перфораторе используется два вида бойков.

Боек поз.29 и боек поз 37. Сборка бойков заключается в надевании на них уплотнительных резиновых колец с обязательной смазкой. Из отечественных смазок лучше всего подходит смазка Циатим-224 по ГОСТ 9433-80, инертная к резиновым изделиям.

На боек поз.29, кроме резиновых уплотнительных колец, надевается держатель ударного механизма поз.31, втулка демпферная поз.35, стопорное кольцо поз.36. Кольцо фиксирует детали на бойке.

На боек поз.37. надевается уплотнительное резиновое кольцо поз. 38. Боек смазывается смазкой Циатим-224 и вставляется в гильзу поршня поз.39.

Сборка гильзы поршня

Чтобы собрать гильзу поршня, необходимо вставить в ее ушки поршневой палец поз.42, предварительно вставив шайбы стальные М30 поз.43.

Сборка механизма удара

Осталось во внутренний корпус поз.41 вставить собранный промежуточный вал поз.52, сочленить хвостовик пьяного подшипника поз.53 и поршневой палец поз.42, вставленный заранее в ушки гильзы поршня поз.39.

При сборке ствола, когда будете вставлять в него бойки, обязательно смазывайте внутреннюю поверхность поршня.

Весь процесс сборки сопровождайте применением тех типов смазки, которые рекомендует производитель перфораторов или соответствующие отечественные смазочные материалы.

Установка ручки переключателя режимов

Соединив механическую часть и блок статора, можно переходить к установке ручки переключателя режимов.

Ручка переключателя режимов поз.21В устанавливается снизу корпуса.

Чтобы ее вставить в корпус и там зафиксировать, надо:

— вставить в ручку пружину поз.19;

— вставить фиксирующую красную кнопку поз.18;

— надеть резиновый сальник поз.20.

Ручку вставьте по часовой стрелке в корпус в положение «Удар», поверните назад на 15 градусов до щелчка. Ручка зафиксировалась.

Сборка быстрозажимного патрона

Перфораторы Hitachi DH24PC3 комплектуются быстрозажимными патронами типа SDS-plus.

Монтируется патрон на последнем этапе сборки перфоратора.

На выступающий вал ствола надевается в последовательности уплотнитель поз.7, коническая пружина поз.6, шайба поз.5.

На следующем этапе следует вставить фиксирующий шарик поз.23А. Артикул шарика 335300.

На вал надевается металлическое кольцо поз.4. Патрон закрывается крышкой поз.3, все фиксируется стопорным кольцом поз.2, на конец вала надевается передняя защитная крышка поз.1.

Механическая часть перфоратора Hitachi DH24PC3 собрана.

Помните! При сборке механической части соблюдайте правила нанесения смазочных материалов, используйте только те, которые рекомендует производитель или отечественные, специально разработанные для перфораторов.

Инструкция По Разборке Пистолета Hitachi Dh24pc3

Разборка перфоратора Hitachi DH24PC3 необходима в том случае, если вы хотите отремонтировать инструмент своими руками. Но для этого вам понадобится не только подробная схема перфоратора Hitachi, но и инструкция по его разборке, смазке и сборке.
Разборка перфоратора Hitachi не требует специальных навыков от пользователя, если он строго следует рекомендациям, предложенным для инструкций по разборке.

Особенности перфоратора Hitachi

Трехрежимный перфоратор Hitschi DH24PC3 производства японских производителей. Мощность пистолета составляет 800 Вт.
На Punch обеспечивает бесступенчатую регулировку скорости 0. 1150 об / мин на контролируемой частоте 0. 4600 ударов / мин
Ударная сила составляет 3,2 Дж.
Вес перфоратора 2,4 кг.
Перфоратор Hitachi DH24PC3 оснащен патроном без ключа типа SDS-plus. Hitachi Hammers предназначены для сверления отверстий до 24 мм в бетоне в режиме отверстия и удара.
Режим отбойного молотка помогает удалить плитку, канавки Штробе для прокладки кабеля, трубную связь.
Режим ударного сверления позволяет сверлить отверстия в дереве до 32 мм, закручивать шурупы с помощью дополнительных насадок.
Для перфорации предусмотрена переустановка передней ручки под любым углом, что создает дополнительное удобство в труднодоступных местах.

Процедура разборки пистолета Hitachi

Чтобы отремонтировать перфоратор Hitachi DH24PC3, необходимо выполнить технологическую операцию, как инструмент для разборки.
Начало разборки, подготовка рабочего места, подбор инструментов, сопутствующих материалов, документации.
Гладкая поверхность подходит в качестве рабочего места, уложенной бумаги или сетчатого материала. Место должно быть освещено равномерно и адекватно.
Из инструментов готовят плоскогубцы, отвертки, пассатижи, аккумуляторы, тиски.
В качестве документации вам понадобится разобрать схему, схему смазки и прилагаемое руководство.

Схема перфоратора Hitachi DH24PC3

Разборка перфоратора Hitachi DH24PC3 начинается с демонтажа патрона без ключа.

Разборка патрона без ключа типа SDS-plus

Чтобы разобрать перфоратор, необходимо снять патрон без ключа:

с помощью отвертки снять защитный резиновый сильфон поз.1;

Вытащите стопорное кольцо поз.2;

осторожно снять крышку поз.3;

Нажмите на стальное кольцо в положении 4 и направляющую шайбу поз.5, снимите фиксирующий шарик поз.21;

Снять стальное кольцо, направляющую шайбу, коническую пружину поз.6;

Остается получить позицию 7 шайбу и стопорное кольцо 8 запускается.

Бесключевой патрон разобрали.

Схема бесключевого патрона SDS-plus

Разборка трехпозиционного переключателя режимов

Приступите к демонтажу переключателя режима поз.20А.
Предварительно установите переключатель режима в положение «Удар». Нажав поз.17, поверните ручку против часовой стрелки на угол 15º и вытяните ее из зацепления.

Видео перфоратор Bork Hitachi DH24PS3

На следующем шаге при разборке пистолета в корпусе Hitachi DH24PS3 следует удалить ярлык-ярлык. Он расположен на левой стороне корпуса, если смотреть со стороны ручки.
Снял отверткой путем поддевания.

Снятие надписей на паспортной табличке,

Разборка корпуса

Приступить к разборке корпуса.
Установите вертикальный корпус перфоратора, подперев его ручкой. в помощи отвертки или отвертки отвинтить 4 винта поз.9. Чтобы снять крышку механического блока, следует нажать на рычаг переключателя режима открывания выстрела и потянуть крышку вверх.
На крышке механического блока установлен алюминиевый промежуточный корпус, причем при этом молоток спрессован в ствол. Корпус механического блока состоит из двух частей: алюминиевая внутренняя и внешняя пластиковая.

Крышка головки бочки ответвления корпуса статора

Разборка механического блока

Для разборки механического блока необходимо выполнить несколько отдельных операций.
Первый этап включает в себя демонтаж промежуточного вала, затем снятие ударного механизма ствола и демонтаж его отдельных компонентов.

Разборка промежуточного вала

Промежуточный вал поз.47 вставляется во внутренний корпус поз.39. Для его снятия достаточно вытащить вал из внутреннего корпуса.

Промежуточный вал с переключателем режимов

На промежуточном валу собраны несколько деталей, важнейшей из которых является пьяный подшипник и переключатель режимов.
Принцип действия простого удара. Крутящий момент передается от редуктора винтовой зубчатой ​​передачи (не показан) на положение винтовой зубчатой ​​передачи 1, установленной на промежуточном валу.

Узел передачи поворотных и возвратно-поступательных точек

Затем крутящий момент передается через маленькую прямозубую шестерню промежуточного вала на большую прямозубую шестерню, установленную на валу барабана молотка. Одновременно с помощью подшипника пьяного поз.2 возвратно-поступательный импульс передается на поршень молотка. Переключатель режима поз.4 с использованием соединителя поз.3 включает или отключает передачу ударного импульса или вращательного движения.
Для разборки промежуточного вала необходимо последовательно снять косозубую шестерню, подшипник качения со сцеплением, переключатель режимов.

Разборка ствола ударного механизма

Шток ударного вала вдавливается в пластиковую крышку механического блока. Для того, чтобы получить ствол дерева poz.24, необходимо удалить стопорное кольцо 8 запускаются снаружи механической крышки блока. Когда стопорное кольцо будет удалено, вы можете начать воздействовать на механизм прессования из ствола с помощью пресса или устройств.
Не желательно получать ствол перкуссии, чтобы не повредить пластиковый корпус перфоратора.
Если носитель отсутствует, установите большой настольный винт. Но они должны сделать простую адаптацию из твердого материала, например, дерева.

Устройство для вытаскивания ствола пистолета Hitachi DH24PC3

Новый ствол для удара Hitachi DH24PC3 продается в собранном виде. Хотя можно купить бочку, но китайского производства.

Новый ствол в сборе

Разборка частей молотка

Для создания ударного импульса в стволе молотка поршень вставляется в гильзу пуансона поз.39, в которую, в свою очередь, поз.29 вставлен ударник и ударный механизм ударника поз.37.
В хвостовой части гильзы поршня закреплен поршневой палец, который вставляется в открывающийся шток подшипника качения поз.53, широко известный как «пьяный подшипник».

Схема ствола перфоратора Hitachi

Помните! При ремонте все резиновые детали заменяются в обязательном порядке.

Какие типы подшипников используются в перфораторе Hitachi DH24PC3 и их российских аналогах

На перфоратор Hitachi DH24PC3 применены следующие подшипники японского производства:

поз.15 подшипник 37 мм, артикул 6904ДД, размер 20х37х9, российский аналог 1000904;

поз.56 подшипник 19 мм, поз. 626ВВМ, размеры 6х19х6, российский аналог 26;

Поз.60 с подшипником 22 мм, поз. 608ДДМ, размеры 8х22х7, российский аналог 80018;

поз.66, подшипник 22 мм, поз. 608ВВМ, размеры 8х22х7, российский аналог 60018;

Теперь мы можем приступить к разборке электрического перфоратора Hitachi DH24PC3.

Разборка электрического перфоратора Hitachi

Разборка электрического пуансона начинается с разборки угольных щеток.
Чтобы получить угольный электро, необходимо раскрыть рукоятку пистолета, удалив колпачковые винты с помощью отвертки или отвертки.

Извлечение угольных щеток

Защелкивающая отвертка, свободные угольные щетки поз.69, 72 с помощью плоскогубцев.

Отсоединение ротора от механического блока

Взяв правую руку от механической части, а слева от корпуса статора, потяните их в разные стороны, покачивая. Поз.62 ротора из корпуса статора.
Теперь возьмите левую руку самого ротора и осторожно вытяните его из зацепления с механической частью перфоратора. Ротор удерживается в механической части пуансона фрикционно на косозубых колесах.

Роторный перфоратор Hitachi DH24PC3

разборка статора

Чтобы снять статор поз.65, необходимо снять пластиковую крышку и выкрутить винты поз.63 поз.64, удерживающие корпус статора. Не забудьте отсоединить провода от выключателя статора.
Чтобы снять статор с кожуха, возьмите левый корпус статора, а в правый молоток или штангу и постучите по концу корпуса. Каждый раз постучавший статор будет медленно выходить из корпуса. Прочитайте, как проверить исправность статора и ротора.

Разборка цепей управления

Чтобы снять выключатель с контролем скорости, вы просто снимаете его с рукоятки корпуса пистолета Hitachi DH24PC3.
В перфораторе использовался кнопочный переключатель поз.70В на 220 АТ, тип OLD331454 / 324536. Угольные щетки хранятся в специальных поз.74 держателей щеток поз.75.

Схема перфоратора схемы управления Hitachi DH24PC3

Вывод

В принципе, HITACHI DH24PC3 не смотря на свой возраст, остаётся вполне конкурентоспособным перфоратором. В плане удобства эксплуатации и мощности, модель практически не имеет нареканий и заслуживает высшего бала. Кроме того, изделие продолжает стабильно работать при продолжительном сроке использования, в очередной раз, подтверждая качество японских инструментов.

Однако положительную картину немного портят отрицательные отзывы. Если прислушаться к мнению потребителей, то после истечения срока гарантии, изделие лучше не ремонтировать: покупка нового перфоратора обойдётся дешевле. Заметим, что при соблюдении правил обслуживания и эксплуатации, ремонт может не потребоваться долгое время.

Подведём итог. HITACHI DH24PC3 является довольно мощным и надёжным инструментом, предназначенным для бытового применения. Поэтому модель удостаивается оценки в 8 балов из 10 возможных.

Перфоратор Hitachi DH24PC3. Недостатки и преимущества.

Анекдот про японскую пилу

Вспомнился бородатый анекдот, про японскую пилу.

В Российской глубинке на лесопилку прикупили новую японскую пилораму.
Собрался народ вокруг нее, смотрит и диву дается какая она красивая.
— А как работает-то? — спрашивают они.
— А так. Берёшь бревнышко, суешь его, а с другой стороны доски выходят. Давай попробуем?!
Принесли мужики бревнышко, сунули его в пилу: «Бжик», «бжик» — сказала пила и распилила бревно на аккуратные доски.
— Ух ты! Быстро. — сказали мужики.
— А ну-ка, тащи бревно побольше. Посмотрим, как с ним справится.
— «Бжик», «бжик». — сказала пила и распилила бревно на аккуратные доски.
— Ух ты! Быстро. — сказали мужики.
— А принесите-ка то огромное бревно, что лежит 100 лет у нас, никак не распилится.
— «Бжик», «бжик», «бжик» — сказала пила и распилила бревно на аккуратные доски.
— Вот «сволочь»! — воскликнули мужики.
— А ломик слабо ей распилить?!
Сунули мужики ломик в пилу.
— «Бжик» — сказала пила и сломалась.
— То-то гад, будешь знать наших!

Сказка ложь да в ней намёк.

Технические характеристики перфоратора Hitachi DH24PC3 в сравнение с другими брендами

Модель	Bosch GBH 2400	Makita HR2450	Hitachi DH24PC3	Black&Decker KD 985 KA	Skil 1765 MA
Средняя цена	4935р.	4730р.	4 929р.	4190р.	3500р.
Количество скоростей работы	1	1	1	1	1
Потребляемая мощность (Вт)	720	780	800	800	900
Макс. число оборотов холостого хода (об/мин)	900	1100	1150	900	1100
Макс. количество ударов в минуту (уд/мин)	4000	4500	4600	5180	5900
Макс. энергия удара (Дж)	2,7	2,7	3,2	2,2	2,3
Макс. диаметр сверления (дерево) (мм)	30	32	32	30	40
Макс. диаметр сверления (кирпич) (мм)	68	24	20
Макс. диаметр сверления (металл) (мм)	13	13	13	13	13
Макс. диаметр сверления (бетон) (мм)	24	24	24	22	28
Режим работы — сверление	+	+	+	+	+
Режим работы — долбление	+	+	+	+	+
Миксер	—	—	—	—	—
Шуруповерт	+	—	+	+	+
Реверс	+	+	+	+	+
Блокировка кнопки включения	+	+	+	+
Глубиномер	+	—	+	+
Дополнительная рукоятка	+	+	+	+	+
Индикатор износа угольных щеток	—	—	—
Кейс в комплекте	+	+	+
Ограничитель глубины сверления	+	+	+	+	+
Предохранительная муфта	—	+	—	—	+
Фиксация шпинделя	+	—	+	—
Электронная регулировка частоты вращения	+	—	+	+
Длина сетевого кабеля (м)	3	4
Вес (кг)	2,7	2,4	2,6	6,0	3,3
Комплектация	перфоратор, дополнительная рукоятка, ограничитель глубины сверления	перфоратор, дополнительная рукоятка, ограничитель глубины бурения, ударопрочный кейс	дополнительная рукоятка, глубиномер, кейс, набор бит	сумка

Источник данных в таблице Яндекс-Маркет

Skil 1765 MA — явный ценовой лидер согласно таблице, но при мощности 900 Вт, на выходе даёт на удивление низкий по энергии удар 2,3 Дж, что сразу отбрасывает его назад. Hitachi DH24PC3 здесь явный лидер, у него 3,2 Дж.
Диапазон параметра максимальной энергии удара в среднем находится в пределах от 0,8 до 27 Дж. Сила удара у перфоратора абсолютно не зависит от того, с каким усилием вы давите на него (напротив, лишнее давление приводит к преждевременному износу инструмента). Чем сильнее удар у инструмента, тем легче продолжительные и сложные работы он сумеет вынести. При силе удара в 1.5-3 Дж, вы сможете делать мелкие отверстия (однако в основном этого достаточно, для несложного «домашнего» ремонта).

Что это значит? Эти перфораторы не рассчитаны на «долбежку» часами, для больших объемов таких работ необходим специальный инструмент. Но в последнее время наблюдается тенденция использования таких перфораторов к месту и не к месту. И поэтому инструмент выходит из строя.
Hitachi DH24PC3 так же лидер по максимальному кол-ву оборотов холостого хода 1150 оборотов в минуту. Что это за показатель, на что он влияет?
Это скорость вращения сверла на холостом ходу. Эта характеристика определяет возможности инструмента при работе с разными материалами. Чем выше число оборотов, тем больше возможностей. Даже при маленькой мощности большое количество оборотов обеспечивает перфоратору высокую производительность.

Перфораторы: соотношение цена — качество

Явным лидером по цене является Skil 1765 MA 3500 рублей, что объясняется меньшим ресурсом инструмента, он больше подходит для домашней мастерской. Считаю, что по соотношению цена-качество перфоратор Hitachi DH24PC3 для профессиональной деятельности самый оптимальный выбор.

Преимущества перфоратора Hitachi DH24PC3 – три в одном

В народе перфоратор Hitachi DH24PC3 прозвали «кроссовок» за его спортивный дизайн. Итак, посмотрим на «кроссовок» поближе. Hitachi DH24PC3 — многофункциональный инструмент:

• Перфоратор
• Дрель
• Ударная дрель

И это при весе перфоратора 2,4 кг, что не может не радовать при работе на высоте. То есть вы имеете легкий и в тоже время мощный инструмент. Наличие реверса позволяет использовать его как шуруповерт.
Ниже приводится схема сборки и комплектующих.

Недостатки перфоратора Hitachi DH24PC3

Большинство случаев преждевременного выхода из строя Hitachi DH24PC3 были связаны с длительным использованием перфоратора в режиме отбойного молотка (реально допускается не более 10% от общего времени работы).
Что ломается?
Отзывы на форуме

Qeka
Свой Hitachi DH24PC3 взял в Москве. Сперва машинка нравилась в работе (а работы были такие: сверление в бетоне бурами диаметром 12мм максимум; по часто засверленным контурам высверливал коронкой подрозетники; штробил под проводку и водопровод также с засверливанием; замешивал ЦПС, штукатурки и шпатлёвки) В итоге, через 2 недели эксплуатации появился заметный люфт в патроне (бур длинной 200 отклонялся от оси визуально на 4-6мм) Ну да бог с ним, в работе перфоратора точность не главное. Но ещё через 3 недели «полетела» кнопка — перестало регулироваться число оборотов, теперь работает только на максималке. Обидно? Обидно. Ремонт светит хоть и гарантийный , но время займёт, как сказали в гарантийных мастерских, от 3 дней до 2-х недель при условии наличия запчастей (при их отсутствии затянется на. на. долго). Трудно судить, что послужило причиной отказа кнопки. Возможно замешивание смесей стало роковой нагрузкой на аппарат (замешано было около тонны сухих смесей). Возможно ли?

Krivorukoff
В течении первого полугода обнаружил отсутствие реверса и регулировки оборотов. Реверс вылечил, в кнопке стояло что-то, вроде блокировки. Срезал стамеской заработал. Сами понимаете, после этого в сервис дорога заказана. А до этого ни как не мог. Да и мало ли из нас тех, кто не вытирает руки о гарантию:)Последняя поломка- полный износ направляющих шлицов в стволе.

Гарантийный сервис, где он есть в Москве

Гарантия на перфоратор 12 месяцев, так что все перечисленные поломки устраняются в сервисе.
Список гарантийных мастерских принимающих перфораторы Hitachi DH24PC3 в Москве

• ООО «Реммос-XXI» ул. Промышленная, 9А (499) 782-95-09
• ИП Телегин 1-й Саратовский пр., 7, к.3 (499) 177-89-01 ООО «АСС-2» 1-й Котляковский пер., 1, стр.2 (495) 787-33-05
• ООО «Геанал» ул. Островитянова, 25, кор.1 (495) 335-95-05 СЦ «Сиеста» Каширское ш., 33 (495) 727-05-94
• ООО «Данга» Нахимовский пр., 48 (499) 125-17-25
• ООО «Бакал-Сервис» ул. Василия Петушкова, 11 (495) 998-45-88 (495) 998-46-38
• ООО «Совиньен» ул. Стандартная, 19, кор.2 (495) 225-50-53 (495) 70-70-100
• ООО «АлАнСО» Дмитровское ш., 60, оф. 310 (495) 276-29-93 (495) 665-47-36
• «Электроремкомплект» Оружейный пер., д.13, стр.2 (499) 973-33-73
• ООО «Евросервис» ул. Щербаковская, 53 (495) 640-01-14
• ООО «Арт-Кит Сервис» Павелецкая пл., 1 (499) 265-62-88

Советы при работе с перфоратором

1. При проделке отверстий в стенах вы можете задеть электропроводку. На этот случай купите датчик скрытой проводки
2. Смазывайте хвостовик бура перед, вставкой его в инструмент (например Metabo 6.31800 смазка для буров)
3. При бурении отверстий в бетоне помните об арматуре. По падание на арматуру может привести к заклиниванию бура, будьте осторожны
4. И последнее берегите себя «Бог создал человека, но забыл дать к нему запчасти»

Желаю всем работы без поломок.

Автор: Николай Дребнев
Москва Октябрь 2010.
