Сенсорный выключатель простой схем

Технологии не стоят на месте, постоянно совершенствуются все предметы окружающего нас быта. Не обошел прогресс и такой привычный всем предмет, как выключатель света. Сегодня в продаже можно встретить сенсорные разновидности. Они отличаются эффектным дизайном, а также простотой управления. Существуют разные модели сенсорных выключателей. Схемы подключения, принцип их работы и устройство будут представлены далее.

Прежде чем рассмотреть схему подключения сенсорных выключателей, нужно вникнуть в принцип работы этого устройства. Любой прибор представленного типа является датчиком. Он реагирует даже на слабое прикосновение. Человеческий организм обладает слабым электрическим зарядом. Поэтому его может уловить чуткий сенсор.

Представленный прибор состоит из нескольких обязательных компонентов, таких как:

  • Высокочувствительный элемент, реагирующий на приближение человека или прикосновения его к поверхности сенсора.
  • Усилитель сигнала, который собирается на микросхемах или полупроводниках.
  • Устройство коммутации, включающее нагрузку, например, мини-реле или тиристор.

Специалисты утверждают, что приспособления, в схему которых входит тиристор, более надежные. Это объясняется отсутствием контактной части. Со временем последняя может окисляться или подгорать.

Конструкции с сенсорным управлением

Начинающему радиолюбителю

Е. МУХУТДИНОВ, с. Новый Тихонов Волгоградской обл.
Радио, 2002 год, № 5

У радиолюбителей популярны конструкции с сенсорным управлением, позволяющие касанием пальцем металлической пластины включать или выключать те или иные нагрузки. Сегодня мы познакомим Вас с двумя такими устройствами.

СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ

О сенсорном выключателе на микросхемах КМОП рассказывалось в статье М. Куцева «Сенсорный выключатель» в «Радио», 1999, ╧ 7, с. 50. Аналогичное устройство нетрудно выполнить и на микросхемах ТТЛ (рис. 1). Им можно включить или выключить лампу накаливания. Конечно, эта конструкция ≈ всего лишь демонстрационное пособие, хотя она пригодна для использования, скажем, при аварийном освещении жилого помещения или освещении «подсобки».

При касании пальцем сенсорной пластины Е1 сигнал наводок тела человека усиливается каскадом на составном транзисторе VT1VT2. На резисторе нагрузки R1 формируется импульс низкого уровня, который запускает ждущий мультивибратор, выполненный на элементах DD1.1 и DD1.2. Мультивибратор формирует импульс низкого уровня, длительность которого зависит от емкости конденсатора С1 и сопротивления резистора R2. При указанных на схеме номиналах этих деталей длительность импульса составляет примерно 0,5 с.

С выхода мультивибратора импульс поступает на вход С микросхемы DD2 ≈ JK-триггера, работающего в режиме счета входных импульсов. По каждому отрицательному перепаду напряжения триггер изменяет свое состояние на противоположное, т. е. на выводе 8 будет чередоваться высокий уровень с низким. Это приводит к открыванию или закрыванию ключа на транзисторе VT3, а значит, включению либо выключению лампы накаливания HL1 (МНЗ,5-0,26).

Читать еще:  Автоматический выключатель для фотореле

Конденсатор С1 ≈ К50-35, С2 ≈ К10-7в либо другой керамический. Ре- зисторы ≈ МЛТ.

При монтаже выводы 2≈5, 9≈11, 13 микросхемы DD2 можно оставить не (подключенными, но для повышения помехозащищенности устройства их лучше объединить и соединить с плюсом питания через резистор сопротивлением около 1 кОм.

Для питания устройства можно использовать сетевой стабилизированный блок питания или батарею гальванических элементов напряжением 4,5 В.

ГЕНЕРАТОР С СЕНСОРНЫМ ВЫКЛЮЧАТЕЛЕМ

Особенность этой конструкции (рис. 2) — возможность включать и выключать ее одним касанием сенсоров Е1, Е2. Ее можно применить, например, в качестве простейшего охранного устройства. Для этого достаточно сенсорную пластину Е1 соединить отрезком монтажного провода с каким-нибудь металлическим предметом, к примеру, с дверной ручкой. Стоит прикоснуться к ней и динамическая головка ВА1 издаст тревожный сигнал.

В устройстве использована всего одна микросхема КМОП. На элементах DD1.1 и DD1.2 выполнен RS-триггер.

Его состояние изменяют касанием сенсорных пластин. Резисторы R3, R4 защищают входы триггера от статического электричества.

На элементах DD1.3, DD1.4 выполнен генератор 3Ч. Частоту его колебаний изменяют переменным резистором R7. Сигнал с выхода генератора поступает через ограничительный резистор R8 на базу транзистора VT1, на котором собран усилитель мощности. Нагрузкой усилителя служит динамическая головка ВА1, резистор R9 ограничивает ток через транзистор.

Когда триггер находится в нулевом состоянии, т. е. на выводе 3 элемента DD1.1 присутствует низкий уровень, генератор не работает. Стоит теперь коснуться сенсорной пластины (или ручки двери) Е1, как триггер под действием электрических наводок перейдет в другое состояние. Сигнал высокого уровня поступит на входной вывод 9 элемента DD1.3. Генератор включится, динамическая головка издаст звук, тональность которого зависит от положения движка переменного резистора.

Выключают генератор касанием сенсорной пластины Е2.

В устройстве допустимо использовать любой транзистор серии КТ315, переменный резистор ≈ СПЗ-46, остальные ≈ МЛТ. Конденсаторы ≈ К10-7в, динамическая головка ≈ 0,5ГДШ-2 со звуковой катушкой сопротивлением 8 Ом. Вместо головки можно применить капсюль типа ДЭМШ с обмоткой сопротивлением 180 Ом. Резистор R9 в этом случае исключают.

Читать еще:  Как делать выключатели от тока

Питается устройство от стабилизированного источника, аккумуляторной батареи или батареи гальванических элементов. В дежурном режиме потребляемый ток не превышает нескольких микроампер, а в рабочем ток достигает 50 мА.

Если при соединении сенсорной пластины Е1 с металлической дверной ручкой, которая вместе с соединительным проводом является источником электрических наводок, будет наблюдаться ложное срабатывание устройства либо генератор не будет выключаться при касании пластины Е2, необходимо уменьшить чувствительность по цепи сенсора Е1. Для этого достаточно установить резистор R1 меньшего сопротивления или включить вместо него переменный сопротивлением 4,7 МОм (например, СПЗ-9б, перемещением движка которого нетрудно подобрать нужную чувствительность автомата.

ng>Простой сенсорный выключатель света — своими руками. МК

Простой сенсорный выключатель света — своими руками. МК

Источник — сайт «Сами своими руками»

Автор публикации: fokus200

Смотрите подробный мастер класс со схемой и фото, как сделать сенсорный выключатель своими руками.

Все мы знаем, как выглядят в основном выключатели тех или иных электрических приборов. По большому счету, практически все выключатели, рассчитанные на 220В, быстро изнашиваются. Раздобыв некоторое количество деталей, можно собрать своими руками уникальный сенсорный выключатель, который будет реагировать на прикосновение.

То есть, касаясь пальцем к выведенному медному контакту, включается определенный прибор, и при повторном прикосновении прибор выключается.

Применить такой сенсорный выключатель можно где угодно, например, в качестве выключателя для люстры, телевизора, настольной лампы, компьютера и так далее. Данное устройство является простейшим в изготовлении и не требует наличия дорогих деталей.

Схема сенсорного выключателя

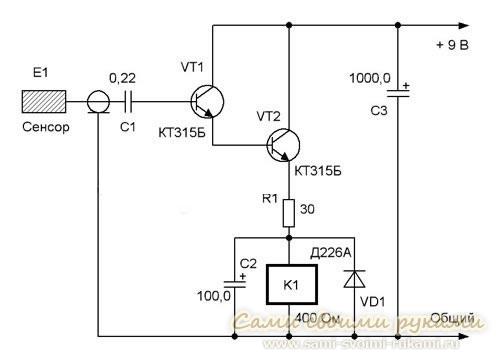

Схема сенсорного выключателя показана на рисунке и включает лишь 2 транзистора. Конденсатор C3 в данном устройстве можно не использовать.

Практически все детали можно найти, покопавшись в стареньких электронных схемах.

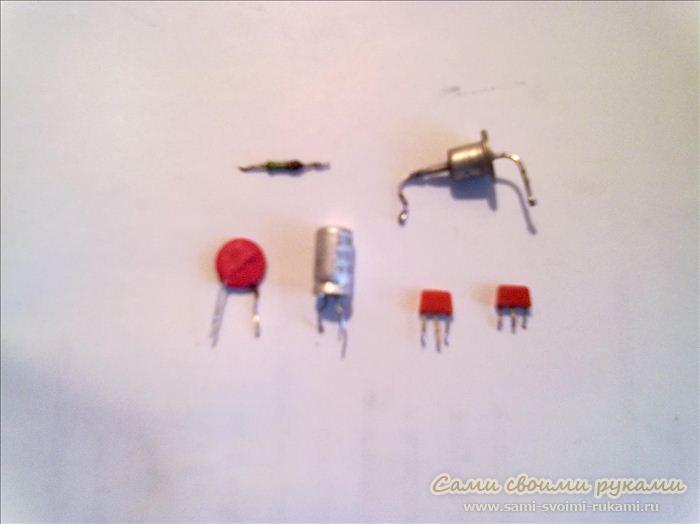

Для изготовления сенсорного выключателя нам понадобятся: один резистор на 30 Ом (его сопротивление зависит от выбранного вами реле), два транзистора КТ315, два конденсатора (один – электролитический на 100 мкф и 16В, другой – простой на 0,22 мкф), диод Д226, который используется в основном в диодных мостах. Конденсатор С3 я лично не использовал.

В качестве питания можно использовать крону либо блок питания с выходным напряжением 9 вольт.

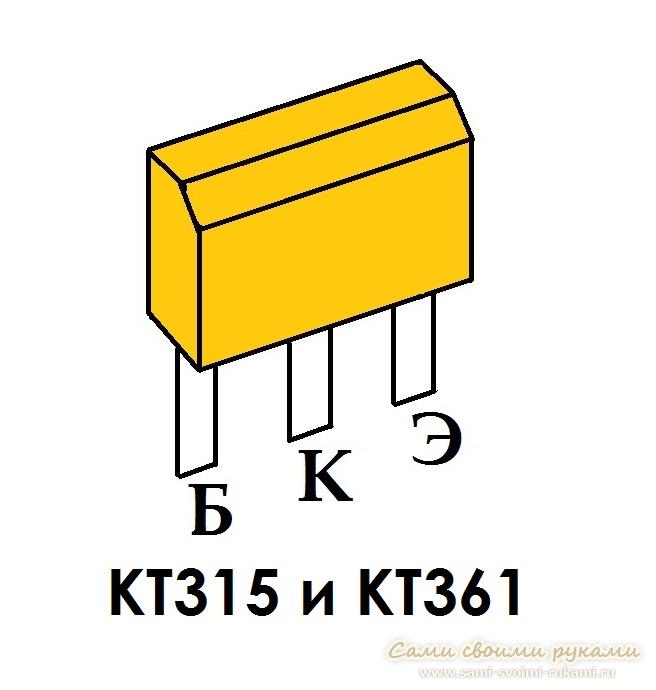

Транзисторы КТ315 можно использовать с любым буквенным индексом. Найти базу, коллектор и эмиттер транзисторов легко, посмотрев на прилагаемый рисунок. Также такое обозначение контактов подойдет и к транзисторам КТ361.

Читать еще:  Gsm выключатель схема подключения

Когда все детали есть, приступаем к изготовлению необычной самоделки. Сенсорный выключатель можно собрать как на плате, так и спаять проводами. Платой может быть фольгированный текстолит или же совсем простой вариант – обычный картон.

Я собирал устройство, просто спаивая проводками. При таком способе не нужно много времени на изготовление выключателя, и в конечном итоге не будет отличаться от устройства, сделанного на плате.

Заранее необходимо нарезать проводки длинной 2-3 сантиметра, после чего зачистить каждый конец всех проводков. Когда проводки нарезаны и зачищены, их кончики необходимо обработать канифолью и оловом.

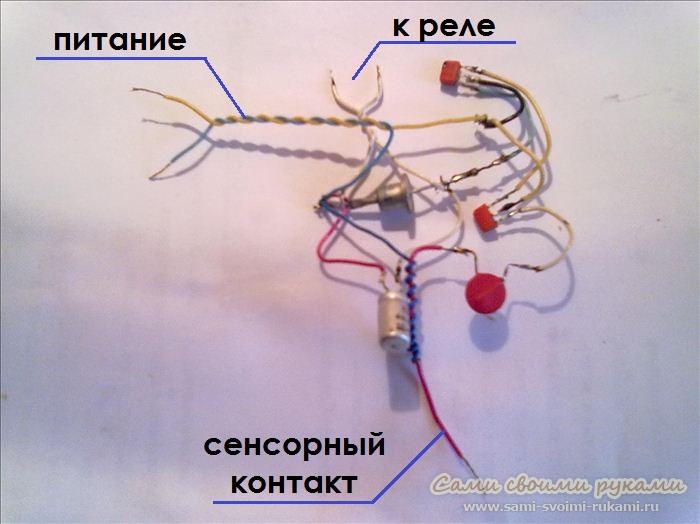

Так же необходимо проделать с заранее приготовленными проводками, длинной около 10 см. Такие проводки пойдут на питание, к реле и к сенсорному контакту.

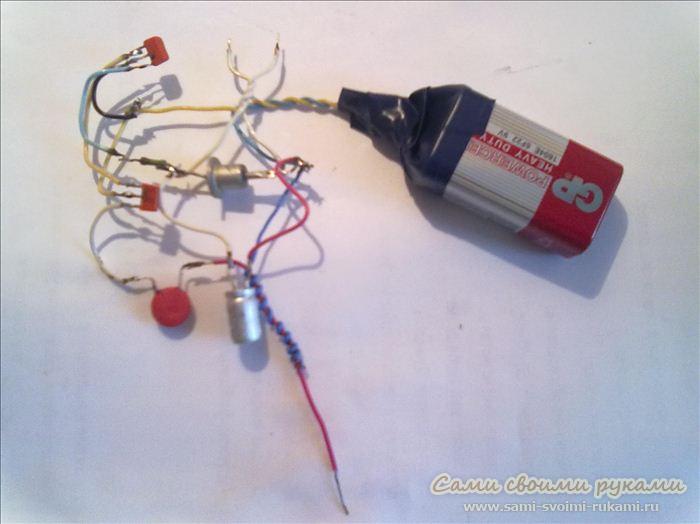

После этого можно приступать к пайке. Припаиваем каждую деталь проводками, так как изображено на схеме данного устройства. Конденсатор на 0,22 мкф и транзисторы КТ315 не стоит перегревать, так как это приведет к их неисправности. Когда все правильно припаяно, можно приступать к проверке сенсорного выключателя

Проверить устройство не составит большого труда. Достаточно подключить крону или блок питания и реле. При прикосновении пальцем к сенсорному контакту реле должно сработать.

Если оно сработало, то данное устройство готово. В противном случае, скорее всего необходимо подобрать резистор R1, так как через него ток поступает к реле. Заменяем резистор R1 на переменный, сопротивлением 50 Ом, и подстраиваем его пока не сработает реле при прикосновении к сенсорному контакту.

Когда реле сработало, то отсоединяем переменный резистор и меряем мультиметром его сопротивление. После чего необходимо найти резистор с сопротивлением, которое показал мультиметр.

Если такой сенсорный выключатель применять для приборов, рассчитанных на 220 вольт, то вместо кроны обязательно должен быть блок питания. Лично я использовал зарядное устройство, так как оно компактное.

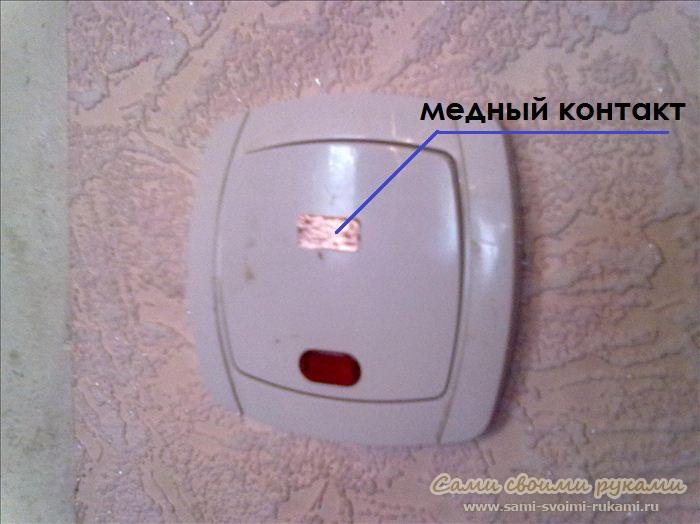

Находим подходящий корпус и делаем на лицевой части отверстие для сенсорного проводка. После чего необходимо вывести проводок через отверстие и подсоединить к небольшой медной пластине. Теперь медную пластину можно прикрепить к корпусу устройства.

Необычный и простой сенсорный выключатель готов к включению и выключению различных приборов.
