Выключатель для неона что это

Светодиодная лента гибкий неон. Что это

Светодиоды давно и надежно вошли в нашу повседневную жизнь. Это светодиодные лампы, светильники, прожекторы, ленты. Всё это светодиодное чудо мы встречаем везде — в доме, в офисе, в магазине и торговом центре, на улице.

Если к светодиодным светильникам и лампам мы уже привыкли, то светодиодные ленты вошли в нашу жизнь немного позже. Они используются для декоративной подсветки и для освещения.

В доме или квартире — это подсветка ниш, потолков, арок и так далее. В магазине — подсветка витрин, уличной рекламы.

В этой статье рассмотрим так называемый светодиодный гибкий неон.

Все мы знаем что такое светодиодная лента. Существуют светодиодные ленты разных цветов, напряжений, мощности, оттенков и т. д. Но всех их объединяет одно. Свечение у них точечное.

Диоды расположены на определенном расстоянии друг от друга и светятся точками. Поэтому по всей длине ленты будет точечное свечение. Эту проблему частично решали уменьшением расстояния между диодам, а также заключением светодиодной ленты в специальные профили с матовым рассеивателем. Но при увеличении числа диодов увеличивается мощность, а следовательно и яркость ленты, что не всегда удобно.

И вот, не так давно появилось новое изобретение — светодиодный гибкий неон (LED Neon Flex).

Гибкий неон — очень хорошее решение для создания эффектной рекламы, подсветки зданий и интерьеров.

Установка гибкого неона очень проста.

Виды холодного неона

Технология свечения электролюминофора очень распространена, но в продажу холодный неон поступает только в трех видах:

• Светящийся провод.

• Световая лента.

• Светящаяся панель.

Но чаще всего холодным неоном называют именно светящийся провод.

Существует три поколения холодного неона:

• Первое поколение светящегося провода не нашло широкого использования, так как его свет очень слабый, а конструкция ненадежная. Это была первая тестовая разработка холодного неона. Большинство гибкого неона в продаже соответствует второму поколению, который имеет наружный диаметр от 0,9 до 5 мм. Этот параметр определяет толщину верхнего слоя поливинилхлоридной оболочки, а следовательно, и прочность всего изделия. Яркость свечения не повышается от увеличения наружного диаметра, а наоборот, становится слабее, так как более толстая оболочка пропускает меньше света.
• Второе поколение холодного неона является наиболее распространенным, так как это оптимальное соотношение гибкости, яркости и прочности. Он подходит для обеспечения подсветки любых элементов вывесок, а также для выполнения различных задач подсветки.

Существует светящийся провод со шлейфом (ребром), расположенным по длине провода. Это дает возможность фиксировать провод на стыках различных элементов, например, панели приборов автомобиля. Причем применять клей при этом нет необходимости. Цветовая гамма холодного неона состоит из десяти цветовых оттенков. Из них наиболее тусклым считается красный цвет, а самым ярким цветом – белый.

• Третье поколение гибкого светящегося неона отличается от второго только толщиной токопроводящей жилы, которая толще в два раза, а значит и прочнее. При его сгибании он сохраняет свою форму подобно толстой проволоки. Для третьего поколения светящегося провода характерен один диаметр, равный 2,6 мм. Из-за толстой сердцевины третье поколение неона светит значительно ярче второго.

Особенности устройства и принцип действия

Конструкция светящегося провода не вызывает сложностей для понимания.

По сути дела, это обычный изолированный провод. В центре его проходит медная жила, покрытая слоем люминофора, по нему протекает электрический ток. По поверхности люминофора намотана тонкая спираль медных проводов. В результате образуется два слоя.

При протекании тока по тонкой спирали в центральной жиле возникает магнитное поле. Под воздействием этого поля люминофор светится. Такое получение света называют эффектом электролюминесценции.

Для защиты светящегося провода от внешних воздействий и окрашивания его в разные цвета, поверхность провода покрывается цветной поливинилхлоридной оболочкой, которая придает холодному неону любой цвет. Наибольшую яркость свечения выдает холодный неон белого цвета.

Особенности и достоинства

Холодный неон имеет несколько положительных качеств и обладает своими особенностями:

• Низкий расход электрической энергии, составляющий 10-15 Вт на метр. Потребление электричества зависит от толщины жилы. Можно применять два гальванических элемента марки АА.
• Провода имеют повышенную устойчивость к действию воды и влаги, так как имеется защитное поливинилхлоридное покрытие. Поэтому световой провод применяется как для внутренней подсветки декораций, так и для наружного освещения.
• Возможность покупки холодного неона любой длины провода. Его можно разрезать на любые части, а при необходимости соединять. Поэтому светящийся неон стал популярным при выполнении различных световых решений и проектов.
• При работе холодного неона провод практически не нагревается, и является безопасным для применения. Это наиболее гибкий источник освещения, по сравнению с остальными видами источников света. Он излучает свет на все 360 градусов.
• Разнообразная цветовая гамма оттенков. Существует 10 цветов.
• Существуют виды светового неона с жесткой внутренней жилой, которые используются в специальных устройствах.

Где используется холодный неон

• Тюнинг автомобилей . Многие мастера тюнинга применяют гибкий неон для украшения салона и кузова автомобиля.
• Светящаяся одежда . В этом случае гибкий неон является единственным видом устройств, которые можно использовать для создания свечения костюмов и другой одежды. Танцевальные номера с использованием такой подсветки костюмов смотрятся очень эффектно.
• Подсветка велосипедов является другим способом применения люминесцентного провода. Если его сравнивать со светодиодными лентами, то его проще устанавливать, не требуется мощный источник питания.
• Декорация интерьера . Обычно электролюминесцентный провод применяют для украшения ресторанов и ночных заведений. Им можно осветить стойку бара, использовать для создания стиля хай тек в помещении. Яркость неона и его возможность светить разными цветами, позволяет создавать различную атмосферу в зависимости от назначения помещения.Чаще всего при оформлении интерьера используется скрытая неоновая подсветка. При этом источник света остается невидимым для человека, находящегося в этом помещении.Неоновое освещение воспринимается естественной частью интерьера, создает приятные ощущения. Такой эффект достигается путем закладки гибкого неона в карнизы, скрывающие его. Специальное устройство ниши рассеивает свет по комнате, а эффективность рассеивания настраивается изменением размера неоновой панели или провода. Чем больше размер, тем больше эффективность рассеивания.

  Обычно для подсветки потолка используют неоновые лампы. Это универсальный метод, так как холодным неоном можно осветить любой потолок, начиная от подвесного, и заканчивая гипсокартонным. Кроме потолка также могут подсвечиваться и других конструкции: колонны, арки или стены. Яркости холодного неона вполне достаточно, чтобы для подсветки этих конструкций не применять основное освещение.

Неоновые лампы можно устанавливать в любых местах. Это позволяет поместить лампы так, чтобы освещение было равномерным. Иногда неоновые лампы изготавливают на заказ, определенного размера, так как их изготовление не вызывает особых сложностей.

Как правильно подключить холодный неон

Не все знают, как подключить гибкий неоновый провод. Для нормального функционирования любых электролюминесцентных устройств необходим переменный ток высокой частоты. Бытовая электрическая сеть может обеспечить только 50 герц, а холодный неон может функционировать при частоте тока не меньше 2 килогерц. Поэтому необходимо применять частотный преобразователь, который называют инвертором (преобразователь напряжения).

Перед подключением требуется произвести определенную подготовку. На одном конце провода оборудуют контакты для соединения с питанием, а другой конец закрывается изолирующим колпачком или герметиком. Далее, выбирают подходящий преобразователь частоты. Полярность проводов при подключении ни на что не влияет, так как применяется переменный ток. Для подключения преобразователя частоты к гибкому неону обычно применяют специальный коннектор.

Порядок подключения:

• Снять прозрачную наружную оболочку на длине 10 мм от края. В итоге будут видны медные тонкие проволочки, находящиеся под оболочкой. Они являются первым электрическим контактом.
• Снять слой электролюминофора с средней токопроводящей жилы и зачистить ее до появления медного блеска. Это будет второй контакт.
• Очистить от изоляции концы коннектора.
• Один конец коннектора припаятьк средней жиле гибкого неона. Проверить прочность и надежность этого соединения.
• Второй конец коннектора припаять к тонким проволочкам провода.

Места соединения проводов заизолировать термоусадочными трубками и прогреть для лучшего облегания термоусадки.

Как работает неоновое свечение?

Основной смысл неона заключается в том, что это один из благородных газов, и его легко стабилизировать. Стеклянная трубка, в которой заключен газ, имеет на обоих концах электроды. Когда к клеммам на каждом конце подается электричество, электроны в каждом атоме разделяются и ионизируются. Ионы притягиваются к клеммам стекла, замыкая электрическую цепь. Свет образуется, когда атомы возвращаются в более низкое энергетическое состояние и высвобождают фотоны.

Сам же неоновый газ, в своей истинной форме, излучает оранжево-красный свет. Для того, чтобы получить различные цвета, производители смешивают другие газы с неоном. Например, гелий излучает розовый свет, криптон — зеленый, а аргон — синий. Так же вы сами можете смешивать разные газы, чтобы получить промежуточные цвета. Или вы можете покрыть стекло люминофором или другими химическими веществами, которые будут излучать свет определенного цвета.

Важные правила безопасности и требования к эксплуатации

1. Перед выполнением работ по монтажу или обслуживанию гибкого неона отключите электропитание!
2. Перед подачей напряжения 220 В убедитесь, что все соединения герметичны и электрически изолированы!
3. Все манипуляции, соединения, монтажные работы, должны производиться квалифицированными специалистами.
4. Не допускается погружение световых конструкций в воду, а также установка в местах, где может скапливаться жидкость.
5. Температурный режим: не выше +40 градусов Цельсия.
   — Не допускается монтаж на горячие поверхности, с температурой выше +40 C.
   — Не допускается эксплуатация при температуре выше +40 C.
   — Не допускается использование вблизи источников тепла, таких как системы отопления, блоки питания, нагревающиеся лампы и светильники.
   — Не допускается монтаж при температуре ниже −10 C.
6. Запрещается скручивание, излом, нарушение герметичной оболочки провода, и другие виды механических воздействий. Минимальный радиус изгиба – 100 мм.

7. Намотанный на катушку провод допускается включать в сеть 220 В не более чем на 1 минуту.
8. Установка световой конструкции должна выполняться на неподвижной жесткой поверхности.
9. Запрещается подвешивать на элементы конструкции посторонние предметы (например, вывески).

Обязательные требования к условиям эксплуатации гибкого неона

1. Растяжение или изгиб под неправильным углом светящейся ленты приведёт к разрыву ленты и поломке изделия.
2. Провод необходимо хранить и перевозить только в смотанном виде на катушке. Не рекоменуется его разматывать до монтажных работ, во избежание механических нагрузок.
3. Разматывать изделие необходимо на сухой, чистой, ровной поверхности, избегая трения об поверхности, перед самим выполнением монтажных работ.

4. Если провод намочился или загрязнился, до его дальнейшей эксплуатации его необходимо очистить, высушить, и проверить состояние электролюминесцентного провода по всей длине.
5. При сборке необходимо использовать только оригинальные кабели питания и коннекторы, поставляемые в комплекте, или описанные в инструкции совместимые аксессуары.
6. Максимальная длина отрезка, подключаемого к сети – 50 м.
7. Герметизация должна производиться нейтральным герметиком, совместимым с ПВХ- материалами.
8. Для предотвращения утечки тока и короткого замыкания обеспечьте чистоту поверхности и мест соединения и подключения.
9. Не допускается накрывать подсветку во время работы, использовать ее в закрытых пространствах, располагать отрезки электролюминесцентного провода вплотную друг к другу. Должна обеспечиваться свободная циркуляция воздуха у световой конструкции.

Если у вас возникли вопросы по особенностям подключения и монтажа гибкого неона или по используемым комплектующим – напишите нам в чат, или позвоните в компанию Профнеон по телефону: 8 800 775-10-79.

Преимущества и недостатки

Преимущества гибкого неона:

• Экологичность. Холодный свет не содержит ультрафиолетового излучения.
• Экономичность. Низкое энергопотребление.
• Устойчивость к проникновению влаги. Не боится агрессивной среды. Можно использовать как на улице, так и в помещении с высокой влажностью.
• Простота в эксплуатации.
• Надёжность и безопасность. Не содержит стекла и мелких частей. Не нагревается, нет опасности возникновения пожара.
• Долговечность. Рассчитан на несколько лет работы.

Недостатки:

• Без навыков подсветку невозможно осуществить самостоятельно.
• В помещении приходится бороться с пылью, оседающей на осветительной ленте или трубке.
• Нельзя использовать как основное освещение.
• Высокая в сравнении с лампами накаливания цена.

Но, при всех «недостатках» альтернативы применению гибкого неона в дизайне всё-таки нет.

При покупке неоновой ленты или трубки нужно обратить внимание на качество. Стоит избегать дешёвых китайских производителей. А если возникают трудности с монтажом гибкого неона, и вы не можете разобраться, как его подключить, лучше обратиться к специалистам. Потраченные деньги окупятся долгой службой подсветки и качеством дизайна.

Неоновая подсветка: как это работает?

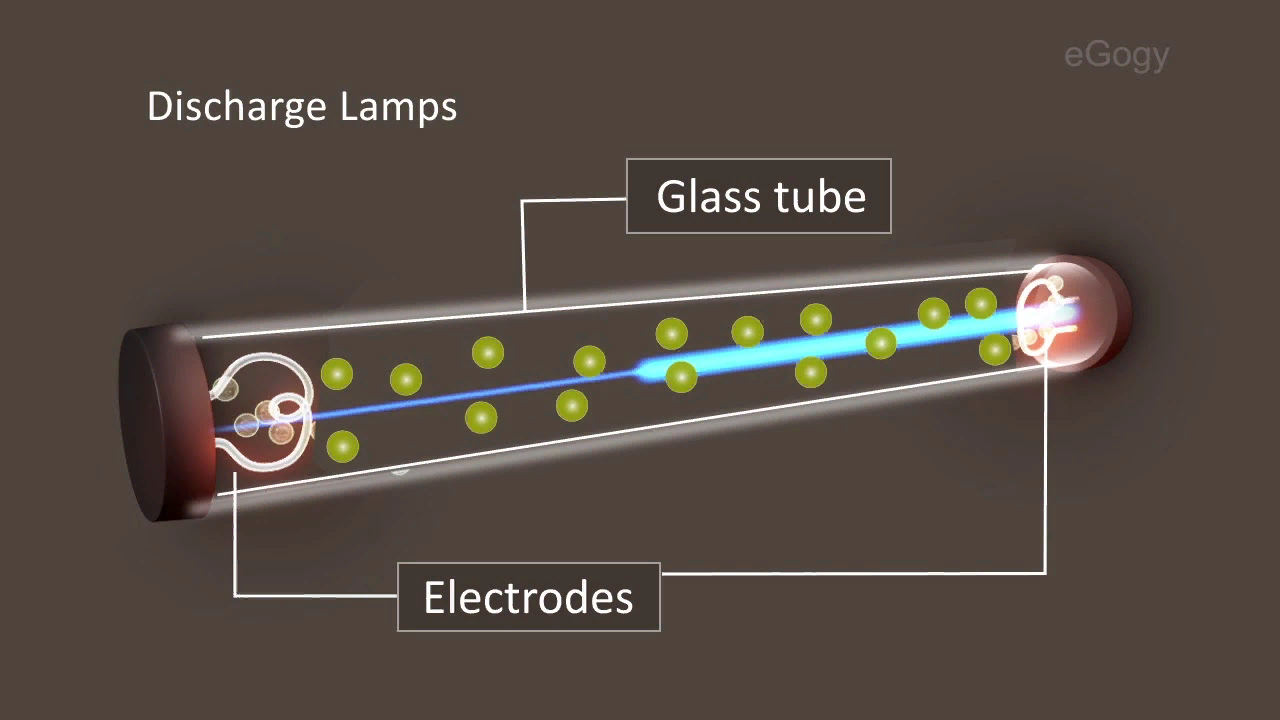

Что такое неоновая подсветка

Для создания неоновой подсветки потолка используются специальные светильники для потолков. Классическая неоновая подсветка представляет собой замкнутые стеклянные трубки, внутренняя поверхность которых покрыта порошком – люминофором. Особенность люминофора заключается в том, что он способен светиться при определенном воздействии.

Внутрь трубки закачивается неон – инертный газ, который не взаимодействует ни со стеклом, ни с люминофором. На концах неонового светильника закрепляются электроды, на которые подается напряжение.

Обратите внимание! Для работы неоновой подсветки необходимо достаточно высокое напряжение, поэтому при ее монтаже обязательная установка преобразователя (повышающего трансформатора).

Под воздействием тока высокого напряжения неон ионизируется, и попадающие на люминофор ионы заставляют его светиться.

Неоновая подсветка потолка может быть нескольких цветов. Цвет неоновой подсветки определяется составом люминофора. При этом комбинация цветов составляет основу всего дизайна подсветки – вы можете сделать ее как однотонной, так и радужной, как соответствующей по оттенку общему стилевому решению комнаты, так и контрастной.

В неоновых трубках отсутствует нить накаливания, поэтому в отличие от обычных лампочек они не перегорают. Номинальный срок свечения неоновой подсветки от серьезных производителей составляет 10 – 15 лет. Большинство светильников, выпускаемых промышленным способом, имеют длину 1,5 м и диаметр 8-15 мм.

Преимущества и недостатки неоновой подсветки

Наряду с эстетичным внешним видом (а потолок с неоновой подсветкой выглядит просто великолепно!) такая подсветка обладает рядом преимуществ:

• Неон, находящийся в трубках неоновой подсветки – инертный газ. Это значит, что он нетоксичен для человека и домашних животных, не горит и не взрывается, т.е. – полностью безопасен в эксплуатации.
• Подсветку из неоновых ламп можно сделать непрерывной, без темных пятен в местах соединения соседних светильников. Такая подсветка обеспечивает достаточно плавное и равномерное свечение.
• Как отмечалось выше, срок службы неоновых ламп составляет 10-15 лет. Так что задумываться о замене светильников в подсветке вам придется не скоро.
• Неоновая подсветка комфортна в работе: температура ламп достигает максимум 40 градусов, кроме того – работают лампы неоновой подсветки совершенно бесшумно.

Дизайн потолка с подсветкой

Кроме того, неоновая подсветка, предназначенная для установки на потолок, выпускается в достаточно широкой палитре. Кроме того, возможно изготовление неоновых светильников любого размера и формы – в зависимости от конфигурации вашей квартиры.

Впрочем, по сравнению с другими способами организации подсветки для потолка неоновая подсветка обладает одним недостатком: самостоятельно изготовить неоновые лампы у вас не получится. Так что в любом случае вам придется обращаться в специализированные компании, которые занимаются производством подсветки.

Во всем остальном неоновая подсветка – отличный вариант для тех, кто планирует существенно преобразить свою комнату.

Подключение к сети Гибкого Светодиодного Неона

Трубку можно резать лишь по нанесенным меткам, кратность резки обычно составляет 0,91 м, 1 м, 1,51 м. Если же перерезать шнур не по меткам, вы разорвете электрическую цепь и диоды попросту не будут светиться.

• Процесс подключения состоит из нескольких этапов:
• сначала необходимо отрезать кусок нужной длины, соблюдая кратность резки;
• установить заглушку на свободный конец шнура для изоляции и обеспечения безопасности;
• аккуратно обрежьте выступающие проводки до уровня оболочки, чтобы избежать короткого замыкания;
• на месте разреза вы увидите отверстия для установки клеммы;
• надеваем коннектор и с обратной стороны к нему подключаем клемму от драйвера.

Поверх места контакта желательно надеть термо-усадочную трубку. Соединение готово. Коннекторы можно использовать для соединения кусков гибкого неона.

RGB-контроллер, диммер, выбор адаптера

В случае с многоцветным неоном понадобится RGB-контроллер. Подключайте по той же схеме, что описана выше. Единственная разница — наличие четырех проводков (красный, зеленый, синий и фазовый), соответственно, нужна будет клемма на 4 штыря.

Диммер применяется для изменения интенсивности свечения, он может подключаться параллельно с контроллером, либо без него.

Очень важно правильно подобрать блок питания, он должен подходить по мощности. Найдите в характеристиках такой параметр как потребляемая мощность Вт/м и умножьте на длину отрезка. Адаптер должен иметь запас мощности 25-30 процентов.

Как видим, ничего особо сложного нет. Обращайтесь к менеджерам нашего интернет-магазина Super LED и они с радостью помогут подобрать гибкий неон, а также все аксессуары для его монтажа.

Соединение с шнуром питания:
