Выключатель лампы заднего хода форд фокус 2

Датчик заднего хода автомобиля Форд Фокус 2

Приобретая автомобиль, в первую очередь необходимо обращать внимание на его ремонтопригодность. Одну из лидирующих позиций на рынке занимает автомобиль марки Форд Фокус. Он сумел объединить в себе те качества, которые наиболее важны для автолюбителей: презентабельный внешний вид, доступная ценовая категория, комфорт, удобство эксплуатации, высокая ремонтопригодность, наличие в свободном доступе запасных частей и комплектующих.

В данной статье детально рассмотрим, что собой представляет датчик заднего хода на автомобиле марки Форд Фокус 2 (рисунок 1), какую он выполняет функцию, каких бывает видов, чем отличается от аналогичных датчиков на Форд Фокус 1 и Форд Фокус 3, его артикулы. А также, ознакомимся со способами его замены.

Ford Focus 2 Расположение предохранителей и реле

Монтажный блок предохранителей, плавких вставок и реле под капотом Ford Focus 2

Описание реле:
К1 – не используется
К2 – Реле звукового сигнала
К3 – не используется
К4 – не используется
К5 – не используется
К6 – Главное реле (ЭСУД)
К7 – Реле оборгева ветрового стекла
К8 – Реле зажигания (блок управления электропакетом, блок управления отопителем вентиляцией и кондиционированием,обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла)
К9 – Реле омывателя фар
К10 – Реле вентилятора отопителя
К11 – Реле компрессора кондиционера
К12 – не используется
К13 – Реле стартера
К14 – Реле вентилятора системы охлаждения

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Ford Focus 2

Номер предох- ранителяСила тока, АЦепи, которые защищает предохранитель
F140Электровентилятор охлаждения двигателя
F280Рулевое управление с усилителем
F360Монтажный блок в салоне
F460Монтажный блок в салоне
F580Система кондиционирования, климат контроль
F660Свечи подогрева (только для автомобилей с дизельными двигателями)
F730Антиблокировочная система АБС, насос системы динамической стабилизации (насос гидроблока ABS)
F820Клапаны гидроблока АБС (ABS)
F920Модуль управления силовым агрегатом (PCM) главное реле
F1030Вентилятор системы климат-контроля
F1120Выключатель зажигания (стартера и приборов)
F1240Реле зажигания
F1320Электрическая обмотка стартера
F1440Обогрев лобового стекла, правая сторона
F1530Реле вентилятора охлаждения
F1640Обогрев ветрового стекла, левая сторона
F1730Складывающаяся крыша
F1830Инвертирующий усилитель мощности
F1910Блок управления АБС (ABS)
F2015Звуковой сигнал
F2120Вспомогательный отопитель
F2210Модуль усилителя рулевого управления
F2330Омыватели фар
F2415Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
F25150Обмотка реле обогрева ветрового стекла
F2615Автоматическая коробка передач
F2710Муфта компрессора системы кондиционирования
F2810Управление свечой накаливания (только для автомобилей с дизельными двигателями)
F293Система раздельного климат-контроля
F3010Блок управления двигателем PCM, автоматическая коробка передач
F3110Интеллектуальная система зарядки аккумуляторной батареи
F3210Автоматическая коробка передач
F3310Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
F3410Форсунки, катушки зажигания
F3510Блок управления двигателем PCM, клапаны, электромагнитные клапаны
F3610Блок управления двигателем PCM

Монтажный блок предохранителей, плавких вставок и реле
в салоне под бардачкомFord Focus 2

Описание реле:
К15 – Обогрев заднего стекла
К19 – Клемма 15

Таблица цепей, защищенных плавкими предохранителями в багажнике Ford Focus 2

Включатель лампы фонаря заднего хода Форд Фокус 2 находится на коробке скоростей автомобиля. Для удобно доступа к нему надо демонтировать корпус воздушного фильтра. Для того, чтобы снять корпус воздушного фильтра я ослабил хомут воздуховода на дроссельной заслонке, после отсоединил резиновый шланг от сапуна на крышке головки блока цилиндров и сдернул воздуховод с дроссельной заслонки. После этого «почуть-почуть» вытащил корпус воздушного фильтра вверх. Рис.2 Корпус воздушного фильтра в подкапотном пространстве Форд Фокус 2 Рис.3 Включателя фонаря заднего хода Форд Фокус 2

Затем снял разъем проводки с включателя. Для проверки электрической цепи автомобиля установил перемычку в разъем включателя (показано на картинке). Рис.4 Перемычка в разъеме

Повернул ключ зажигания автомобиля в крайнее положение и включил заднюю скорость. Лампа загорелась и ничего не заискрило.

Неисправен включатель лампы фонаря заднего хода.

Съездил в два магазина. Датчика включателя фонаря заднего хода на Форд Фокус 2 там не оказалось.

Приехал домой курить интернет. Нашел заметки по промывке этой детали. Промывать предлагали WD40, но мне думается лучше применить промывку для карбюраторов. Утром пошел делать также.

Выкрутил включатель фонаря заднего хода из коробки скоростей, для этого использовал ключ на 22. Рис.5 Включатель и ключ на 22 Рис.6 Включатель заднего ходы Форд Фокус 2

Нажал на шарик в торце включателя и в образовашийся зазор налил из аэрозольного баллончика очиститель для промывки карбюраторов.

Встряхнул много раз включатель и затем слил жидкость. Для удаления жидкости из включателя нажал включателем на чистый лист бумаги и поводил его, как шариковую ручку. Затем повторил эту процедуру еще раз.

Одел разъем проводки на включатель заднего хода. Повернул ключ в замке зажигания и установил рычаг коробки на заднюю скорость. Лампа фонаря заднего хода загорелась. Я нажал пальцем на шарик включателя и лампа погасла. Включатель заработал.

Читать еще:  Лампа выключатель розетка кабель это

Включатель заднего хода Форд Фокус 2 и коробка скоростей сделаны из легкого сплава. Затягивать с большим усилием включатель в коробку скоростей НЕЛЬЗЯ.

Для фиксации резьбы использовал анаэробный фиксатор, такой как на рисунке. Рис.7 Анаэробный фиксатор резьбы

После установки разъема на место, фонарь заднего хода заработал в штатном режиме.

Если такое случится ещё раз(ы) то, поиск неисправности буду производить в обратной последовательности ;-).

Поставил фонарь ещё давно, как всегда не было времени пофоткать и обновить бж) думаю симметрия это всегда хорошо, плюс освещение стало гораздо лучше) удобно стало ездить задним ходом! Поставил туда лампочки с большим количеством диодов)
Ещё чуть не забыл, сделал так что теперь могу моргать задним ходом в движении в след идущей за мной машине) ночью получается довольно красиво)

ПО МНОГОЧИСЛЕННЫМ ПРОСЬБАМ:
Фонари заднего хода на левую сторону (от праворульного ФФ2):
Дорестайл: 1370132, 1416560, 1419084
Замены для дорестайла: Depo 431-1305L-RD-UE, Hella 2ZR 354 069-011
Рестайл: 1490658, 1505707
Замены для рестайла: неизвестны

Доброго времени суток!
Всегда хочется, чтобы любая доработка автомобиля вбирала в себя как визуальные (эстетические), так и функциональные составляющие. Лично меня никогда не радовало ассиметричное расположение заднего противотуманного фонаря и фонаря заднего хода. И пофигу на противотуманку, но отсутствие второго фонаря заднего хода заметно усложняет движение назад в темное время суток (надо признать седанам Focus в этом плане повезло больше — там с завода две лампы заднего хода, пусть и меньшей мощности).
Сразу опишу поставленные перед собой цели:
— установить второй фонарь заднего хода;
— минимум «колхоза»;
— обеспечить функционирование задней противотуманки (достаточно одной) и симметричный свет заднего хода.

Необходимые для этого детали:
1. Фонарь заднего хода от праворульного Focus (код оригинал Ford 1 505 707).
2. Лампа заднего хода мощностью 21W красного цвета.
3. Патрон указателя поворота ВАЗ (от «десятки», вроде BOSCH фара).
4. Разъем к вышеуказанному патрону.
5. Не удивляться))) канализационный уголок на 32.
6. Провод для прокидки «плюса» до второго фонаря.

И так, подробно и по порядку…
Начал с доработки пришедшего «английского» фонаря.

Чтобы обеспечить симметричный свет заднего хода необходимо было сместить место подключения патрона задней противотуманки и по-центру разместить посадочное место под ВАЗовский патрон из соединительного элемента канализационного уголка на 32.

ВАЗовский патрон отлично и очень плотно заходит в соединительную часть канализационного уголка, но есть один нюанс. «Усики» цоколя лампы заднего хода расположены диаметрально противоположно, а ВАЗовский патрон под лампу указателя поворота, «усики» которой расположены под углом — понадобилась доработка надфилем.

Затем начался процесс установки на авто.

Кого интересуют иные способы установки — милости просим в FFClub (много информации по теме почерпнул оттуда), там описаны различные варианты — тысячи их!

Результатом очень доволен, видимость стала намного лучше (если быть точным то х2))))
Осталось только, после немалого срока владения FORDовским хэтчами, привыкнуть к вспыхивающему зареву в левом зеркале заднего вида при включении задней передачи)))

Всем счастья и удачи!
Спасибо за внимание.

Процесс замены

С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

  1. Две лампы P21W.
  2. Умелые руки.
  3. Аккуратность.

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Верхняя клипса крепления задней крышки на Форд Фокус 2 Седан

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать.

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

  • сигнал торможения;
  • задний ход;
  • сигнал поворота (желтая);
  • габаритный свет.

Получается, что нам нужна верхняя, которую я указал стрелкой.

Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.

Замена лампочек в дополнительном стоп-сигнале

Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.

Снятие защитного кожуха

Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.

Демонтаж стоп-сигнала

Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.

Читать еще:  Принцип работы выключателей ламп

Снятие защитного стекла с дополнительного стоп-сигнала на Форд Фокус 2 с кузовом Седан

Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.

Замена лампочек в дополнительном указателе торможения

Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.

Хэтчбек и Универсал

Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:

  1. Крестообразная отвертка.
  2. Лампы P21/5W с красной колбой.

Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.

Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал

Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.

Снятие фонаря на Форд Фокус 2 Хетчбек и Универсал

Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.

Подсветка багажника и бардачка Ford Focus 2

Содержание статьи:

1. Подсветка багажника Ford Focus 2

На днях задумался о модернизации подсветки багажника, т.к. на FF2 в нем стоит только один плафон с правой стороны, и по честному, по пятибалльной шкале, его свечение можно смело оценить на «0».

Для установки альтернативной подсветки, требуется:
1. Две диодные ленты (я купил белого цвета)
2. 2,5-3 метра провода или 1,5 метра двужильного провода (двужильного не было, поэтому купил обычный)
3. 2 клеммы «ПАПА» (в идеале 4 пары «МАМА ПАПА» и 2 шт. «ПАПА»)
3) Изолента (или термоусадка)
Сперва нужно вынуть стандартный плафон и соответственно, провода которые к нему подключены и саму лампочку.

Следующим шагом, нужно открутить по одному шурупу с каждой стороны. Для того что бы потом легче было просунуть провода к уплотнителю.

Просовываем провода в отверстие от плафона и слегка отогнув пластиковую обшивку вынимаем провода наружу. Прячем провода под уплотнитель и тянем их к противоположной стороне. Отгибаем пластиковую обивку и просовываем провода внутрь.

Приделываем основные провода к проводам от диодной ленты слева и права. Я сделал это при помощи изоленты, но можно сначала закрепить на них клеммы и соединить. Обязательно проверьте полярность и заматывайте изолентой.
С правой стороны, где находится плафон, к проводам крепим клеммы «ПАПА» и засовываем их в плафон с обратной стороны.

Если обе ленты горят, то значит все сделано правильно.

Теперь осталось дело за малым, т.е. хорошенько всё заизолировать, спрятать провода и приклеить ленты.

Тюнинг подсветки багажника Ford Focus 1

Изначально машина досталась мне вообще без подсветки багажника. Проводка для неё существовала, но была спрятана за левой обшивкой багажного отделения.

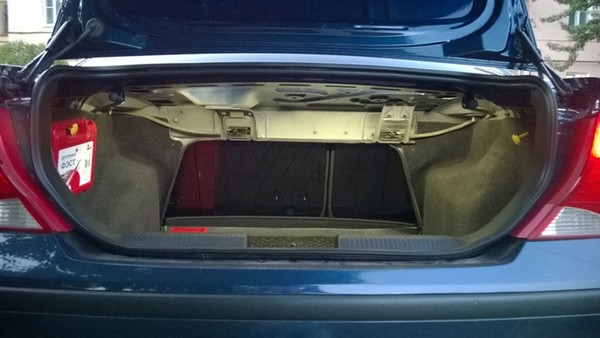

Место штатной подсветки багажника (седан)

Сюда должен вставляться плафон

Спустя какое то время я добрался до проводки с патроном, вытащил её, закрепил по верху, вставил лампу и за неимением плафона просто примотал патрон изолентой к вышепоказанному месту. Главная цель была достигнута — появился свет в багажнике.

Проводка с патроном под лампу W5W на 5 Вт

Плафон освещения багажника

Поюзав такое освещение понял, что нужно придумать что-то получше потому, что обычная лампа светила тускло и неравномерно по пространству багажника. Решил ставить светодиодную ленту.

Купил 1 метр самоклеющейся светодиодной ленты белого света, срезал штатный плафон от проводки, подсоединил к ленте, провёл всё это по верху, и приклеил ленту. Обзор сделанной работы (слева-направо):

Провода незаметно спрятаны

Справа никаких проводов к ленте нет

Как видно из последнего фото другой конец ленты я замотал изолентой чтобы не случилось короткого замыкания контактов ленты с кузовом авто. Ну, и напоследок, фото багажника в разное время суток:

Как видно из фото, освещение прекрасное
Саму ленту со стороны не видно, даже если присесть рядом на корточки.

Только если совсем близко нагнуться, или забраться внутрь

2. Подсветка бардачка Ford Focus

Зимой приходиться ездить почти всегда в темное время суток. Иногда приходится пользоваться бардачком. Света штатного, мне лично, мало. Решил сделать апгрейт.

Купил самый простой плафон и светодиод вместо лампочки к нему. Метр провода, клеммы.

Снимаем бардачок, открутив, по-моему, саморезов 7, звездочкой. Выталкиваем концевик, сжав его лепестки. Выпиливаем окошко под плафон. Я решил выпелить с левой стороны. По середине он не помещался.

Откуда взять плюс и минус, концевик же пластмассовый и хитрой формы?! Пришлось мне его разобрать и подсоединиться к контактам в самом выключателе. Один провод прошел сбоку через отверстие штатное. Для второго провода пришлось сделать отверстие шилом.
Извиняюсь, за качество фото. Чуть ниже, фото лучше.

Ну и для кучи, заменил штатную лампочку светодиодом.

Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.

Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг

Читать еще:  Лампы работающие без проводов

Где находятся предохранители Форд Фокус 2 рестайлинг

Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.

1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.

Расположение предохранителей под капотом Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг

ПредохранительСила тока, АЗащищаемые цепи
10010Электронные модули (питание от замка зажигания)
ПредохранительСила тока, АЗащищаемые цепи
10120Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
10210Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
10310Питание органов управления внешним освещением от аккумуляторной батареи
10410Система экономии электроэнергии, плафоны внутреннего освещения
10525Обогреватель заднего стекла
10620Система управления без ключа
107Батарейное питание комбинации приборов, бортовая диагностика
1087,5Дополнительные функции комбинации приборов (аудиосистема и система навигации)
10920Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг)
11010Питание переключателя системы наружного освещения в дневное время от генератора
11115Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг)
ПредохранительСила тока, АЗащищаемые цепи
11215Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг)
11310Лампы наружного освещения в дневное время (подфарники)
11410Питание комбинации приборов от генератора, иммобилайзер двигателя
1157,5Питание органов управления внешним освещением от генератора
11620Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг )
1177,5Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг)
11820Модуль электрооборудования двери (левой задней)
11915Дополнительное гнездо питания в багажном отделении
11925Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
12020Модуль электрооборудования двери (правой задней)
12120Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг)
12210Модуль подушки безопасности
1237,5Электрообогрев наружных зеркал заднего вида
ПредохранительСила тока, АЗащищаемые цепи
1247,5Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
1257,5Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
12620Система управления без ключа
12725Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг)
128Не используется
12920Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг)
130Не используется
13115Очиститель заднего стекла
13215Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг)
13325Реле центральной системы блокировки, модуль двери пассажира
13420Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг)
13520Подсветка при движении в светлое время
13615Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг)
13710Динамик включения аварийного батарейного питания
13810Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
13910Дальний свет фар, правая сторона
ПредохранительСила тока, АЗащищаемые цепи
14010Дальний свет фар, левая сторона
14110Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг)
14215Ближний свет фар (правая сторона)
14315Ближний свет фар (левая сторона)

Предохранители под капотом Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг

Регулировка птф на Форд Фокус 2

Берем крестообразную отвертку и крутим регулятор показанный стрелкой на рисунке. Он изменяет положение светового пучка в вертикальной плоскости.

Прокручивая регулятор указанный на втором фото стрелкой, изменяет положение светового потока в горизонтальной плоскости.

Необходимо отрегулировать световой поток таким образом, чтобы он не слепил встречных водителей.

Интересные статьи по теме

Как заменить перегоревшую лампу H7 ближнего света в Рено Дастер

Как заменить лампы ближнего света, габаритов и поворота в Renault Sandero

Какие лампы установлены на Datsun on-DO ? Подбор и замена ламп

Оставитить комментарий

Для отправки комментария вам необходимо авторизоваться.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
